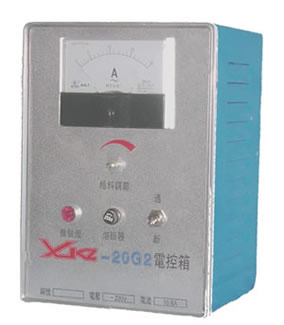

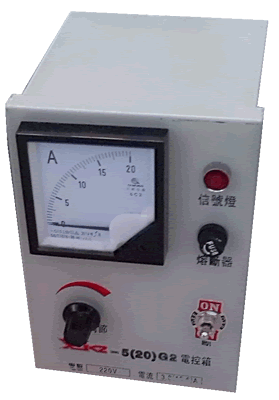

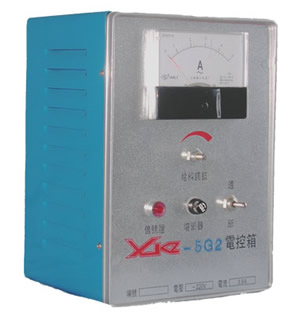

XKZ-5G2型電控箱 XKZ-20G2型電控箱

XKZ-5G2和XKZ-20G2型電控箱，屬G2系列電磁振動給料機的電能控制儀器，對G2系列電磁振動給料機穩定正常工作起了作用。

外形尺寸：180mm（長）×162mm（寬）×254（高）mm

機器凈重：2kg

一、 本機特點：

1、電控器主回路采用可控硅作變流調節。

2、可控硅工作采用脈沖移相觸發，能有效的控制電流和電壓的突變，可使負載平穩起動，可確?？煽毓璧氖褂?。

3、本機使用方便，式樣新穎，底殼下裝有金屬支撐架及安裝孔，既可懸掛，又可平放，為本機的安裝與操作提供了方便。

二、 使用方法：

1、按電控器上所標輸入（220V），輸出（電振機）位置，將電源與負載接好。

2、打開電源開關鍵，工作指示燈亮，表示電源已接通。

3、順時針轉動電流調節選鈕，使輸出達合適強度。

三、 注意事項：

1、通態浪涌電流Itsm在壽命期內，浪涌次數有一定限制，因此，一般不要人為的對負載短路。

2、電控器周圍介質溫度不超過-20℃—＋40℃的范圍。

3、周圍介質溫度為25℃時相對濕度不大于85%。

4、電控器應放置于振動幅度小，沒有嚴重腐蝕性氣體和影響電氣緣性能的環境中。

四、 主要性能指標

1、輸入與輸出電壓<10V（輸入電壓大于或等于220V時實測）5V。

2、適用于正負220V±15%變化的。

3、導通角不低于175度?！?/p>

五、安裝方法：

⒈將控制器后面板標有輸出的二個端子與給料機相連（可不分反正）。

⒉將控制器后面板標有輸入的二個端子與220V交流電相連（可不分火、零）。

⒊確認連接正確后，即可接通電源。

⒋調節“電流調節”旋扭可控制給料機速度。

注意：輸出和輸入不能反接，二個輸出端不能短接。
電流調節旋扭要輕輕轉動，多只能轉多半圈，即3/4圈，約260度。

六、常見故障及排除說明：

1，接通電源后機器不振動：
故障原因：電控箱保險管斷了；線圈導線短路或引出線接頭斷了。
處理方法：更換保險；用搖表或歐姆表檢查電阻，處理短路或接好引出線。

2、振動微弱，調節電位器振幅反應小，不起作用或電流偏高：
故障原因：電控箱中可控硅擊穿；鐵芯和銜鐵之間氣隙堵塞、板彈簧間隙堵塞 。
處理方法：更換可控硅；清除堵塞物。

3、機器間歇的工作或電流上下波動：
故障原因：線圈損壞。
處理方法：查線圈層間或匝間有無短路現象或引出線接頭是否虛連，然后修理或更換線圈。

4、機器噪音大，調節電位器振幅反映不規則，有猛烈的撞擊聲：
故障原因：板彈簧發生斷裂；振動器與槽體連接螺栓斷裂或松動；鐵芯與磁鐵發生撞。
處理方法：更換新板彈簧；更換或擰緊螺栓；調節鐵芯和銜鐵的氣隙到額定值2毫米。

5、其余正常，只是電流偏高：
故障原因：可能氣隙太大。
處理方法：調節鐵芯和銜鐵的氣隙到標準值2毫米。

注意：給料機設計氣隙為2毫米（即鐵芯和銜鐵的裝配間隙），如果裝配間隙偏大，將會影響電流的顯著增大，以致燒毀線圈；相反，如果氣隙偏小，則鐵芯和銜鐵漿容易發生碰撞，造成損壞。在調整裝配氣隙的同時，鐵芯和銜鐵的兩個工作面須保持平行，調整好后再把調整螺栓鎖緊。

XKZ系列電控箱各型號特點：

XKZ系列電控箱及其他非標電控箱:

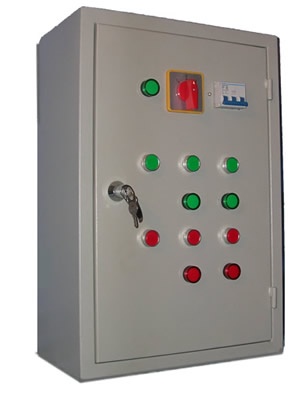

XKZ-G3型三相電380V電控箱		XK-II-5，XK-II-20遠程控制電控箱
工作電壓380V;其中:XKZ-20G3工作電流:13.3A, 配套給料機:GZ6;XKZ-100G3工作電流:32A,配套給料機:GZ7-GZ8;XKZ-200G3工作電流:38.6A,,配套給料機:GZ9		鑲嵌在控制柜里,具有4-20mA的DCS模擬信號自動控制和電位器手動控制兩種控制模式;380V和220V兩種電壓輸入方式.使用方法:紐子開關撥到上面為4-20mA自動控制,中間停止,下面電位器手動控制.開口尺寸:133×190（mm）深125mm，前面板:140×200×15（mm）

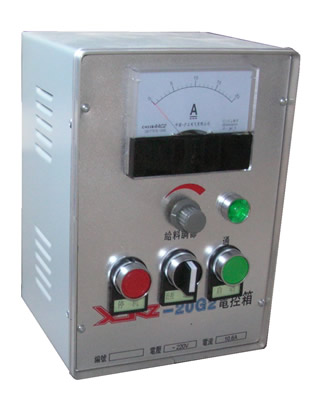

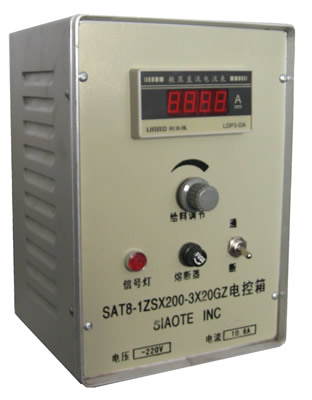

XKZ-20G2b型電控箱	XKZ-20G2型數顯電控箱
除XKZ-20G2電控箱功能外,增加了遠程,備妥,反饋功能	數碼管顯示,清晰直觀,性能參數同XKZ-20G2電控箱相同

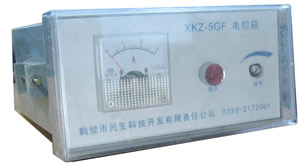

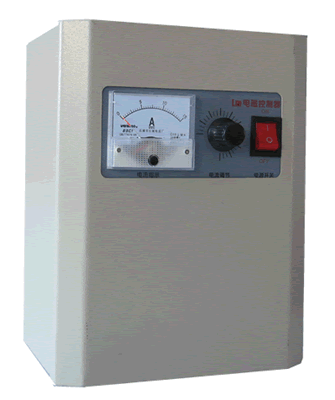

XKZ-5GF型電控箱	LM型電磁控制器
體積小,為客戶單做,在柜子里安裝,性能參數同XKZ-5G2電控箱相同.	由PLC微機遠程控制,兩種控制方式電位器手動控制、0-5V電壓或4-20mA自動控制；即可脫機單控也可聯機聯控,方便客戶使用

另外可設計生產:0-5Vdc控制方式:可接受單片機等的0-5Vdc模擬信號;0-10Vdc 控制方式:可接受PLC等的0-10Vdc模擬信號等，也可根據客戶提供的圖紙及技術要求配套制作
