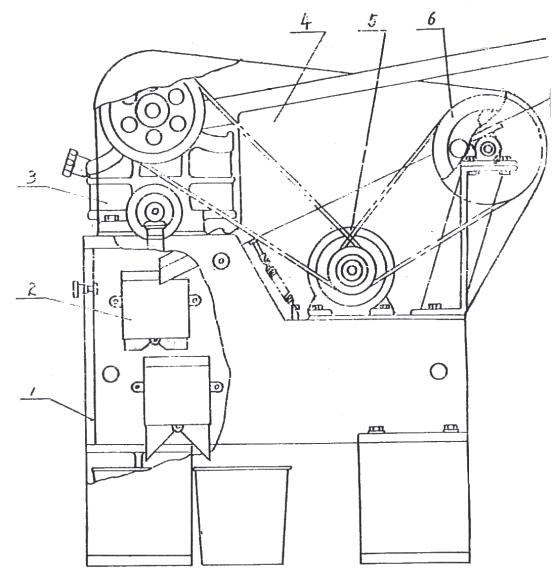

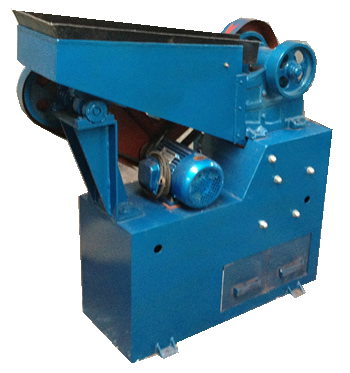

您的位置: 網站首頁 » 產品 介紹 » 制樣機系列 » 正文 EPS 1/8 破碎縮分聯合制樣機 EPS1/8型破碎縮分聯合制樣機是根據“煤樣的制備方法”GB474 要求，在原機器的基礎上做了較大改進。主要特點：一是將格槽數量和寬度改動后，使物料下落更流暢，不易堵塞。二是傳動結構改進后，降低噪聲，維修方便，工作可靠。該機主要用于煤炭和其他塊狀物料的試樣制備，可連續完成篩分、破碎和縮分三道工序。特別適合制樣量比較大的試驗室使用。因此廣泛應用于煤炭、地質、冶金、建材、電力、化工等系統試驗室，是一種聯合制樣設備。 技術參數： 入料粒度：≤120mm 出料粒度：≤3～25mm，可調 適應水分：≤11%（收到基全水分） 縮分比：1：8 制樣效率：≤13mm，300～600kg/h ，≤6mm，200～300kg/h 縮分比：1/2，1/4，1/8 可調 電源：三相AC 380V，50HZ 電機功率：3KW 重量：約400kg 外形尺寸（長×寬×高）mm：1100×590×1160 EPS-1/8破碎縮分聯合制樣機工作原理：該機共用機體、縮分器、破碎機器、振篩器、電機和機誡傳動等六部份組成如圖（一）。機體是一個聯合整體，振篩器起到自動給料和篩分兩項功能，小粒度料直接進入縮分器，大粒度料送入破碎機，待破碎后再送入縮分器?？s分器有兩組三分器，組成兩級縮分，一級縮分有五個格槽，中間一個為取樣槽，由于給料口寬度和縮分器運動距離都等于三個格槽寬度，保證了縮分器運動到任何位置上，都包括中間格槽，而且只有三個格槽寬度縮分，達到取樣三分之一，舍棄三分之二目的，使物料在不同時間、不同部位均勻有規律地采取試樣，使所取試樣能代表全部送入機器的物料。二級縮分有三個格槽，通過二級縮分達到九分之一目的。 1,機體 2,縮分器 3,破碎機器 4,振篩機 5,電機 6,機械傳動 電器原理圖 EPS-1/8破碎縮分聯合制樣機使用方法1．整機有四個地腳絲，安裝在平穩堅固地面上。2．打開縮分器前板和護罩，擦拭各運動部件，加注適量黃油。 3．用手轉動破碎機的配重輪，觀察各運動部件是否正常，特別應觀察縮分器和篩分下料器的準線是否對應在一條直線上，否則可調節連桿的長度。 4．根據出料粒度，調節好破碎機顎板間隙。 5．將接料斗放入取樣處。 6．接好電源，試運轉，觀察各部運動情況，待一切正常后，上好護罩和縮分器前板，即可正式使用。 7．將物料放在篩子后部，開動電機，即可自動篩分、破碎、縮分。 注意：（1）、上料速度應與機器在破碎速度同步，不要一次加料太多。 （2）、接料斗裝滿后及時換斗。 （3）、根據需要還可將制取的樣品，通過機器再縮分一次，可取得八分之一的試樣。 8、制樣完畢后應將機器擦拭干凈，運動部件應注意經常注適量的潤滑油。 EPS-1/8破碎縮分聯合制樣機故障排除1、機器開動后振篩器不下料 原因：電動機反轉，將電源兩相對調即可。 2．縮分比相差太大。 原因：（1）、篩低下料口與縮分器中心不在一條直線上，應調節中心。 （2）、縮分器格槽變形，或格槽內有雜物堵塞，清除堵物，修正格槽。 （3）、一級縮分取樣格槽沒有對正二級縮分器中間格槽，應調節二級縮分器，然后固定牢。 破碎縮分聯合制樣機使用維護和注意事項: 1.為了保證機器長期良好運轉使用，對各活動機構和部位經常加油，撐板與動顎支點每十五天加油一次。各軸承內每九十天加油一次。
